Barandilla técnica M-SAFE / Barandilla M-SAFE con sistema de fijación sobre cubierta para aislamiento con base D
Barandilla M-SAFE con sistema de fijación sobre cubierta para aislamiento con base D
REF. MD*-S/MD*A-S
1- Base D recta / 2- Base D inclinada

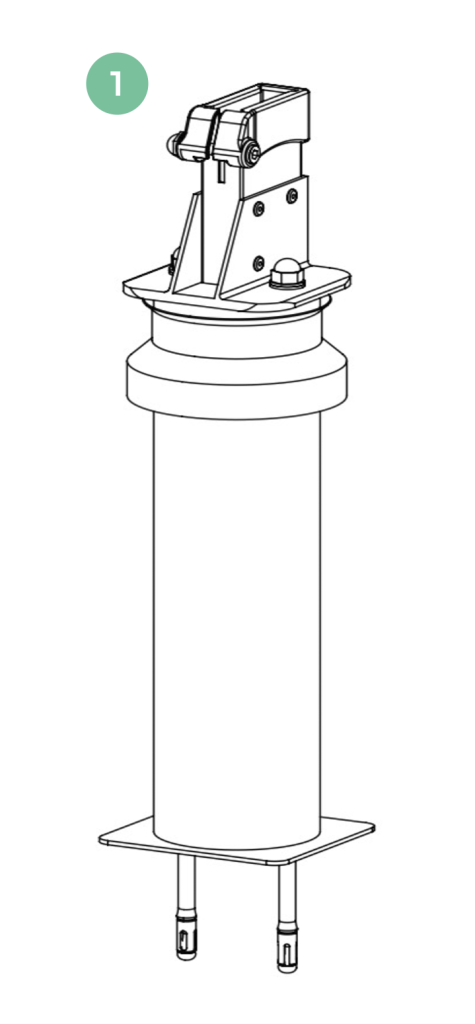

1-Base D recta
2-Base D inclinada
BASES
- La inclinación de la barandilla M-SAFE está garantizada por la base disponible en versión recta o inclinada.
- El diseño del poste permite la estandarización gracias al uso del anillo regulable en altura:
TRES POSTES ESTÁNDAR
- Altura 300 mm para aislamiento hasta 112 mm
- Altura 400 mm para aislamiento hasta 212 mm
- Altura 500 mm para aislamiento hasta 312 mm
INSTALACIÓN (ver instrucciones)
- Distancia máxima al centro: 1500 mm
- Ángulos ajustables de pasamanos
- Pasamanos y tubo intermedio con extremo reducido para empalmar
- Montaje mediante tornillos CHC y tornillos autoperforantes suministrados
- Fijación de las bases sobre hormigón no fijado C20/C25 mediante 2 tacos M10 (opcional, ver « Esfuerzos en las fijaciones » P.34 y manual técnico)
TORNILLO AUTOPERFORANTE CABEZA HEXAGONAL Ø4,8 X32 mm
- Fijación del tubo intermedio al montante.
- Accesorios de fijación (ángulo, terminación)para pasamanos y tubo intermedio
- Fijación de las reducciones del pasamanos y tubo intermedio
- Normas: NF EN ISO 14122-3:2016 y NF E85-015:2019
RECTO
INCLINADO
*Válido para postes H300 mm, H400 mm y H500 mm (Ej. MD300-S2, MD400-S3, MD500-S2)
Ref. MD*-S/MD*A-S
Barandilla M-SAFE con sistema de fijación en cubierta para aislamiento con base D

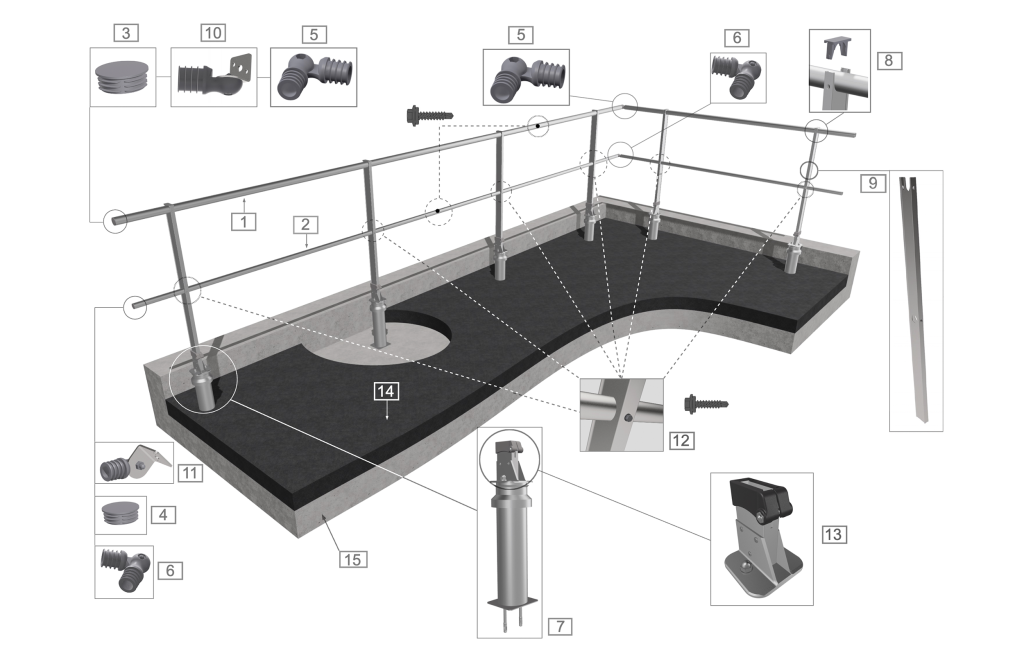

Ref. MD500-S2 (pasamanos+ tubo intermedio) con montantes estándar H1105 mm
Si montantes SIN AGUJERO para tubos intermedios regulables en altura -> Ref. MD500A-S2
*Válido para postes H300 mm, H400 mm y H500 mm (Ej. MD300-S2, MD400-S3, MD500-S2)
| Nº | Ref | Descripción |
|---|---|---|
| 1 | 32914 | Pasamanos Ø47 mm L 3000 mm con un extremo reducido de 50 mm |
| 2 | 32913 | Tubo intermedio Ø35 mm L 3000 mm con un extremo reducido de 50 mm |
| 3 | 32905 | Tapón de plástico para pasamanos Ø47 mm |
| 4 | 33083 | Tapón de plástico para tubo intermedio Ø35 mm |
| 5 | 32915 | Ángulo para pasamanos Ø47 mm |
| 6 | 32916 | Ángulo para tubo intermedio Ø35 mm |
| 7 | 33415 | Base D para fijación sobre cubierta para aislamiento con base D H500 mm recta |
| 8 | 32901 | Tapón de plástico con clip para montante |
| 9 | 32560 | Montante estándar de aluminio recto H1105 mm con agujero para tubo intermedio |
| 10 | 33004 | Elemento de fijación a pared para pasamanos de Ø47 mm |
| 11 | 33005 | Elemento de fijación a pared para tubo intermedio de Ø35 mm |
| 12 | 33222 | Tornillo autotaladrante Ø4,8x32 mm INOX A2 para la fijación del conjunto tubo intermedio/montante, las uniones pasamanos/pasamanos y tubo intermedio/tubo intermedio y para la fijación de los ángulos con los pasamanoss y con los tubos intermedios |
| 13 | 32929 | Base recta con fijación a suelo |
| 14 | - | Impermeabilización |
| 13 | - | Losa de hormigón |
