Barandilla técnica M-SAFE / Barandilla M-SAFE con sistema de fijación en cubierta de chapa a impermeabilizar con base BE

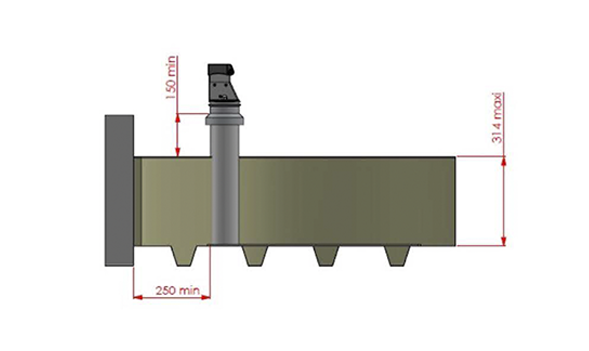

Barandilla M-SAFE con sistema de fijación en cubierta de chapa a impermeabilizar con base BE

REF. MMW/MMWA, MMW500-S / MMW500A-S

*Válido para bases H300 mm, H400 mm y H500 mm (Ej. MMW300-S2, MMW400-S3, MMW500-S2)

Si montantes SIN AGUJERO para tubos intermedios regulables en altura -> Ref. MM500A-S2

Nº	Ref	Descripción
1	32914	Pasamanos Ø47 mm L 3000 mm con un extremo reducido de 50 mm
2	32913	Tubo intermedio Ø35 mm L 3000 mm con un extremo reducido de 50 mm
3	32905	Tapón de plástico para pasamanos Ø47 mm
4	33083	Tapón de plástico para tubo intermedio Ø35 mm
5	32915	Ángulo para pasamanos Ø47 mm
6	32916	Ángulo para tubo intermedio Ø35 mm
7	32963	Conjunto BE- base recta con poste H500 mm - sistema de fijación a cubierta de chapa a impermeabilizar
8	32901	Tapón de plástico con clip para montante
9	32560	Montante estándar de aluminio recto H1105 mm con agujero para tubo intermedio
10	33004	Elemento de fijación a pared para pasamanos de Ø47 mm
11	33005	Elemento de fijación a pared para tubo intermedio de Ø35 mm
12	33222	Tornillo autotaladrante Ø4,8x32 mm INOX A2 para la fijación del conjunto tubo intermedio/montante, las uniones pasamanos/pasamanos y tubo intermedio/tubo intermedio y para la fijación de los ángulos con los pasamanoss y con los tubos intermedios
13	32929	Abrazadera para ensamblar los montantes con la base
14	-	Impermeabilización
13	-	Cubierta de chapa de acero
